MAPAS TOPOGRÁFICOS Y GEOLÓGICOS
Mapas y perfiles topográficos
Los mapas representan, sobre un plano la realidad de una zona geográfica de forma reducida, manteniendo todas las proporciones, como si fuera una fotografía aérea.
La reducción que se practica respecto de la realidad está indicada por la escala que acompaña a cada mapa. La escala 1: 50.000 nos indica que cada centímetro del mapa equivale a 50.000 cm en la realidad, es decir, a 500 metros. Cuando la escala es superior a 1:10.000 se habla de planos, y representan zonas más pequeñas pero con mayor detalle.
En los mapas se utilizan diferentes signos convencionales para representar los accidentes geográficos que se encuentran en la realidad: pueblos, ciudades, ríos, carreteras, monumentos…, como se indican en la leyenda que presenta cada mapa.

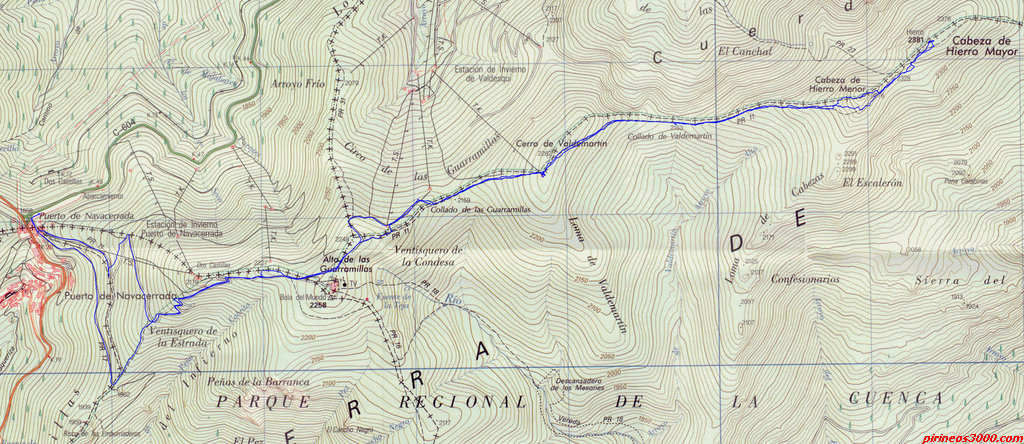

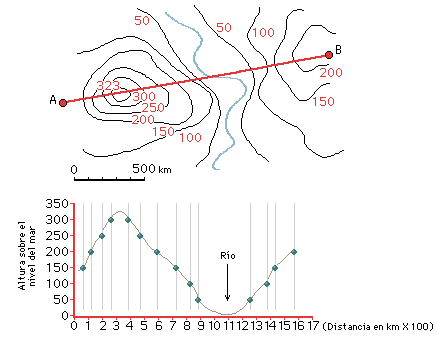

Los mapas y perfiles topográficos están basados en el uso de curvas de nivel: líneas que unen puntos de la misma altitud.

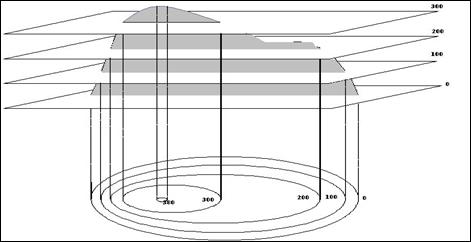

Las curvas de nivel representan un corte horizontal en un terreno a una altura determinada. La distancia entre corte y corte es siempre la misma en cada tipo de mapa (20 metros en el ejemplo). El número de cada curva de nivel indica la altura que tiene el terreno sobre el nivel del mar. Todos los puntos por donde pasa una curva de nivel se encuentran en la misma altura.
ver interpretación mapa topográfico
Características de las curvas de nivel o isocotas:
- Sus altitudes son correlativas y equidistantes. Dos líneas de nivel contiguas siempre tienen la misma diferencia de altura.
- Son líneas contínuas que se cierran sobre si mismas, aunque las que se salen del mapa puedan parecer líneas abiertas. Cuando están representando un relieve positivo, es decir, una montaña, las líneas de mayor altitud quedan encerradas dentro de las de menor altitud, mientras que si representan un relieve negativo (una depresión) las de menor altitud quedan rodeadas por isocotas de mayor valor.
- Las curvas de nivel no se cruzan, y su separación esproporcional a la pendiente del terreno. Cuando las curvas de nivel están muy próximas nos indican que el relieve de esa zona tiene mucha pendiente; al contrario, si están muy separadas, nos indican que hay poca pendiente. La cima de una montaña siempre se representa con una curva muy cerrada y pequeña.
Las fotografías de satélite
Otra herramienta para conocer y analizar las formas del relieve

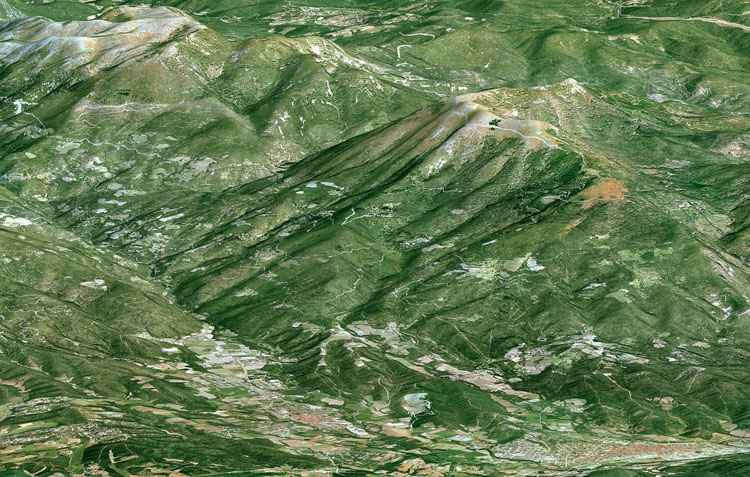

Fotografía de satélite
Los mapas y cortes geológicos
Un mapa geológico puede considerarse como un mapa que muestra la distribución superficial de distintos tipos de rocas, es decir las zonas donde aflorar diferentes tipos de rocas. Además de la información litológica se incluye información referente a la edad de las rocas, relaciones estructurales, etc. Los mapas geológicos se construyen sobre los mapas topográficosRepresentación de las litologías

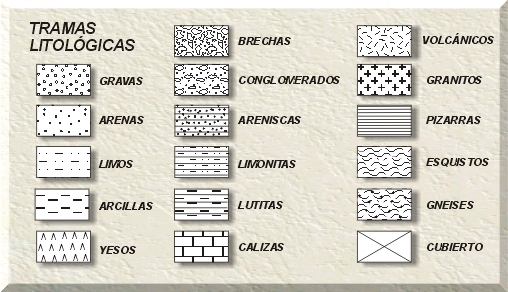

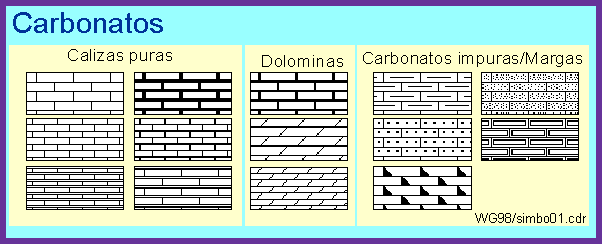

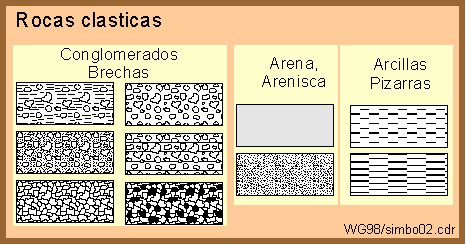

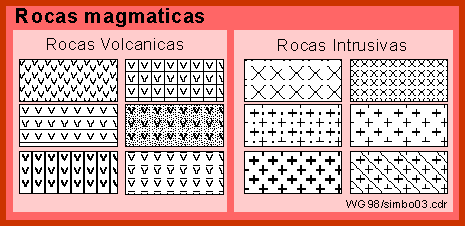

Las litologías se suelen representar mediante tramas. Estas tramas pueden variar de un mapa a otro, por lo que siempre suelen aparecer en la leyenda. En muchas ocasiones se suelen utilizar combinadas con los colores que determinan las edades.
Representación de la edad
Las edades de los materiales se suelen representarse mediante diferentes tonos de colores.
Existen un cierto acuerdo para usar una serie de colores específicos que hacen referencia a los diferentes periodos geológicos. Por ejemplo para representar materiales cuaternarios se emplean tonos grises, amarillos para los materiales neógenos, naranjas para los materiales paleógenos, verdes para los cretácicos, azules para los jurásicos, morados para los triásicos, etc. La utilización de estas gamas de colores permite una rápida interpretación de los mapas.
No obstante y dependiendo de la serie cartográfica, de la antigüedad del mapa, del país donde se realizó, de la complejidad de la estructura representada, etc., puede haber variaciones sustanciales en cuanto a los tonos o colores utilizados para hacer referencia a una edad determinada. Por ello, un mapa geológico siempre debe tener adjunta una leyenda que permita interpretar el mapa.

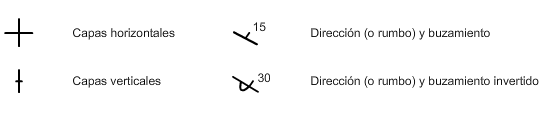

Otros símbolos: disposición de los estratos, dirección, fallas...

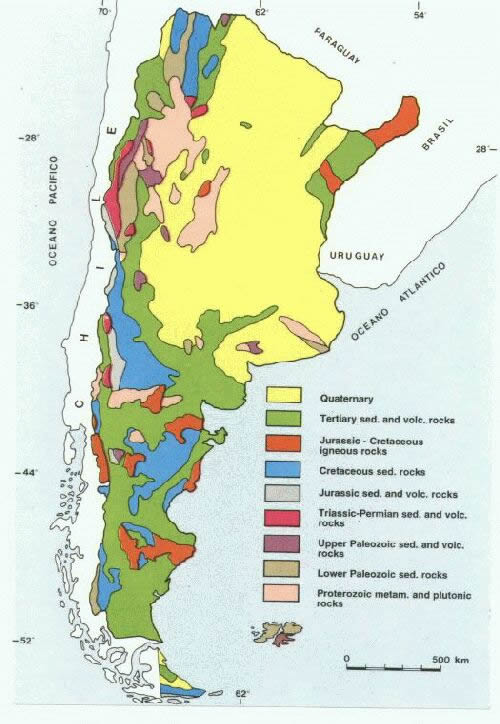

Mapa geológico de Argentina

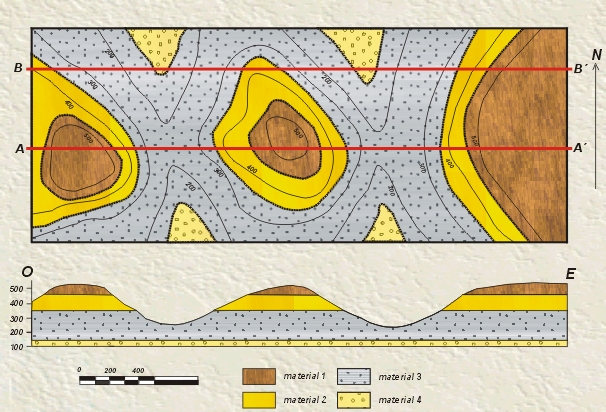

Ejemplo de mapa y corte geológico

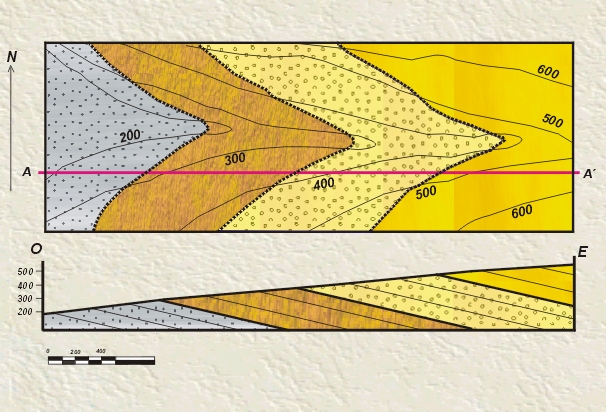

Ejemplo de mapa y corte geológico

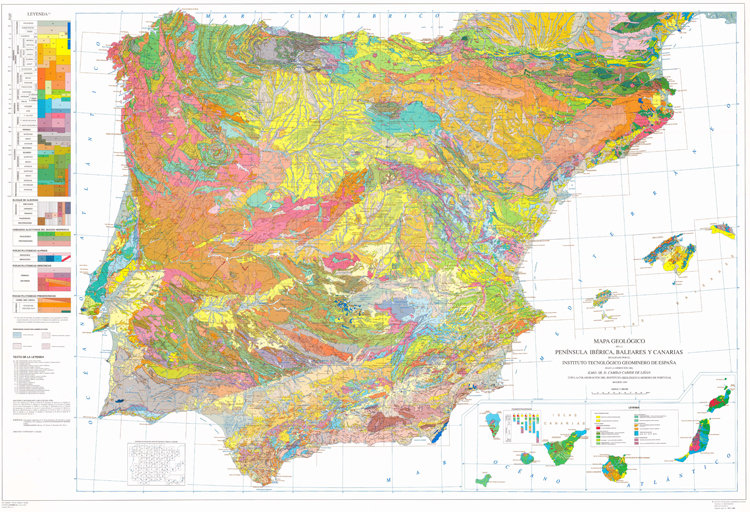

Mapa geológico de España
Ampliar
(5 Mb)
Cortes geológicosA partir de los mapas geológicos se elaboran los cortes geológicos que permiten averiguar la historia geológica de una región. Suelen contener información sobre el tipo de rocas, las estructuras tectónicas (pliegues y fallas) y los fósiles que se encuentran (proporcionan información sobre la edad del estrato en el que se encuentran y el medio donde se depositó)
Ejemplo de corte geológico
ver animación de la historia geológica de una región
