EL MAPA GEOLÓGICO I
Un mapa geológico es la representación, sobre un mapa topográfico, de los diferentes tipos de rocas que afloran en la superficie terrestre y los tipos de contactos entre ellas.
En un mapa geológico también se reflejan las estructuras tectónicas (pliegues y fallas), yacimientos fósiles, fuentes, recursos minerales, etc.
Para distinguir las rocas se utilizan colores.
vídeo Los mapas geológicos

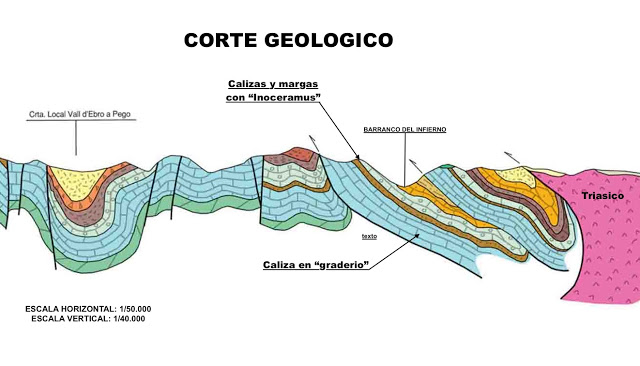

Un corte geológico es una representación de la distribución de las estructuras geológicas en profundidad y a lo largo de una sección vertical de la superficie terrestre.
Nos permiten, por tanto, conocer la geología de los primeros metros del subsuelo, a partir de los datos representados en la cartografía geológica.

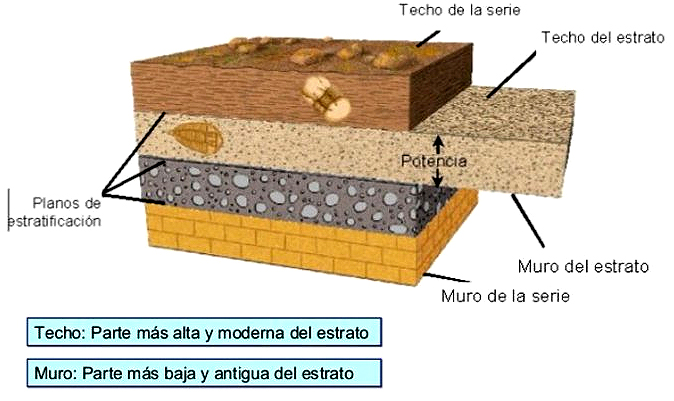

Partes de una capa o estrato

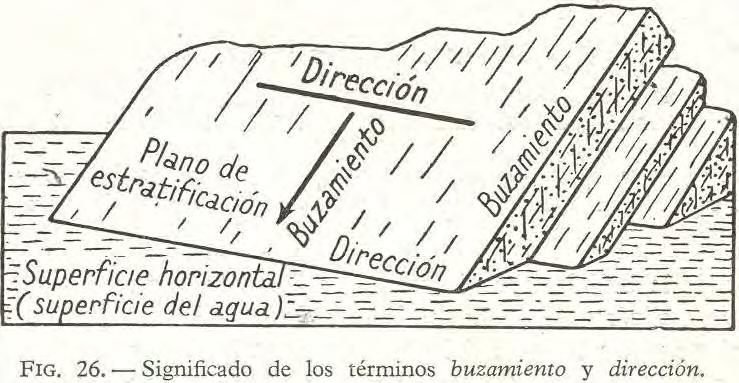

Dirección y buzamiento de un estrato

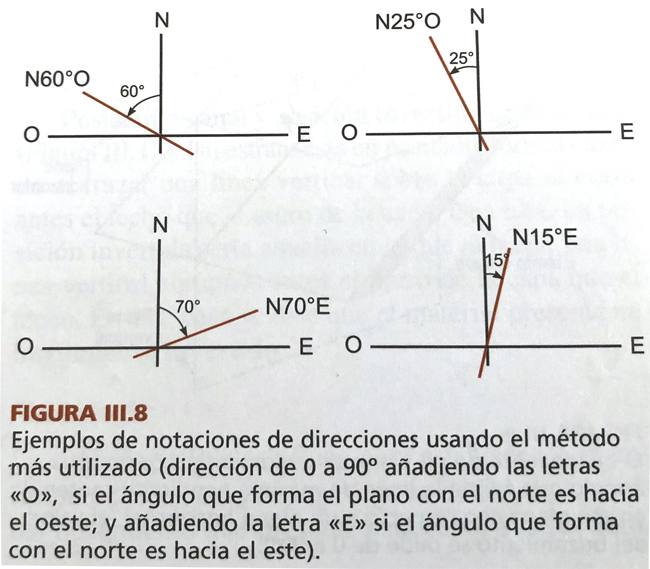

La dirección o rumbo (δ) es el ángulo entre el norte y una línea que forma la intersección de un estrato inclinado, o falla, con un plano horizontal.
Se suele expresar como un valor de un ángulo en relación con el norte.
Por ejemplo: N 10º E significa que la línea de dirección se dirige al este desde el norte.

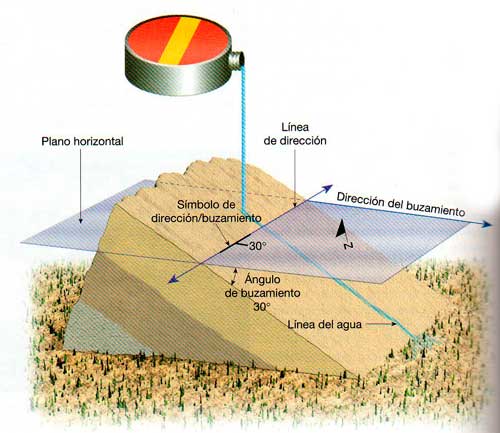

El buzamiento (ß) es el ángulo de inclinación del plano geológico medida desde un plano horizontal. En la figura inferior, el ángulo de buzamiento del estrato es de 30ºSus valores van de 0 (plano horizontal) a 90º (plano vertical).
El buzamiento ha de incluir el valor del ángulo de inclinación como la dirección hacia la cual la roca está inclinada.
Una manera de visualizar el buzamiento es imaginar que el agua descenderá siempre por la superficie rocosa según una línea paralela al buzamiento. La dirección de agua al caer formará siempre un ángulo de 90º con la dirección del estrato

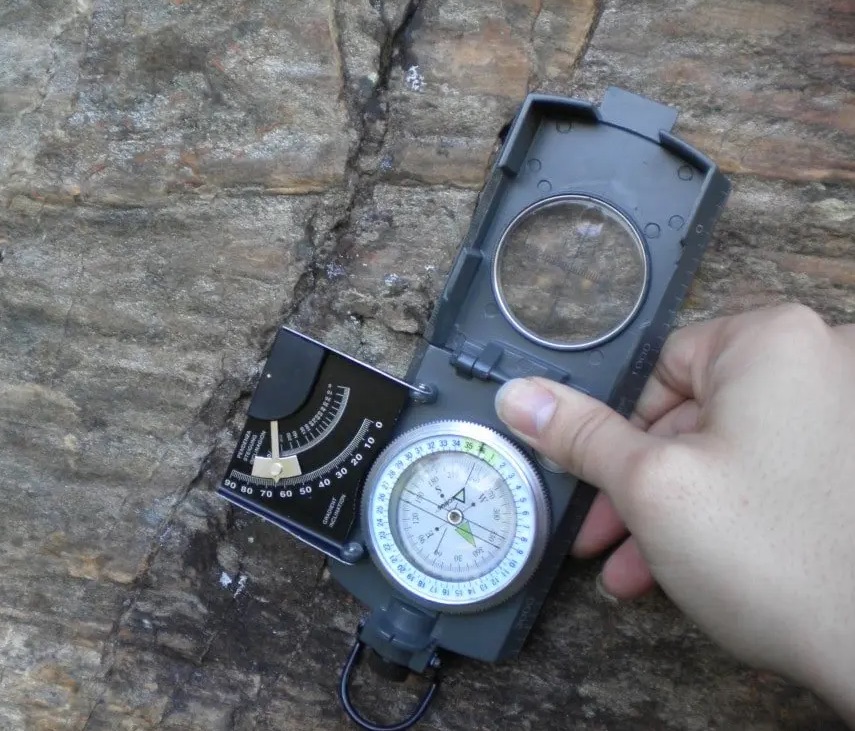

Brújula de geólogo con clinómetro para medir la dirección y el buzamiento

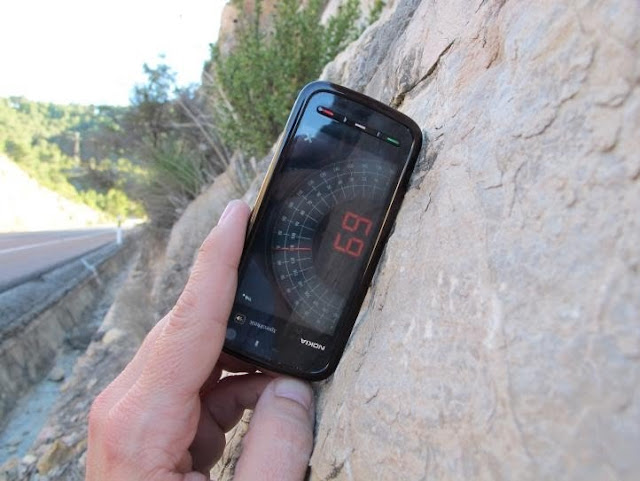

Otra opción más económica

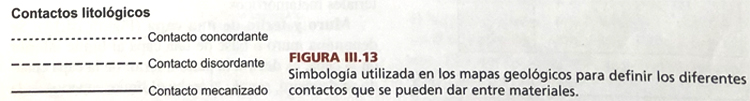

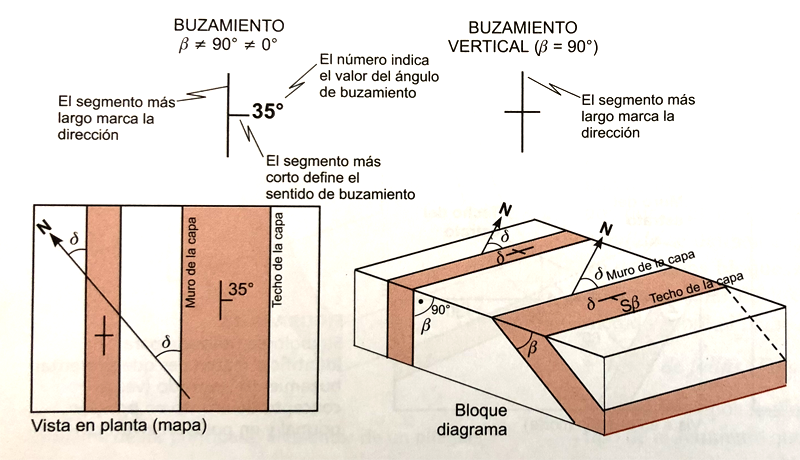

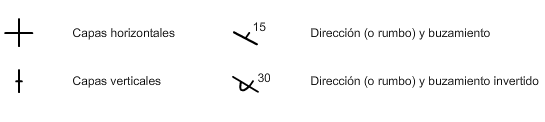

Símbolos utilizados en el mapa geológico:
Veamos varios ejemplos:

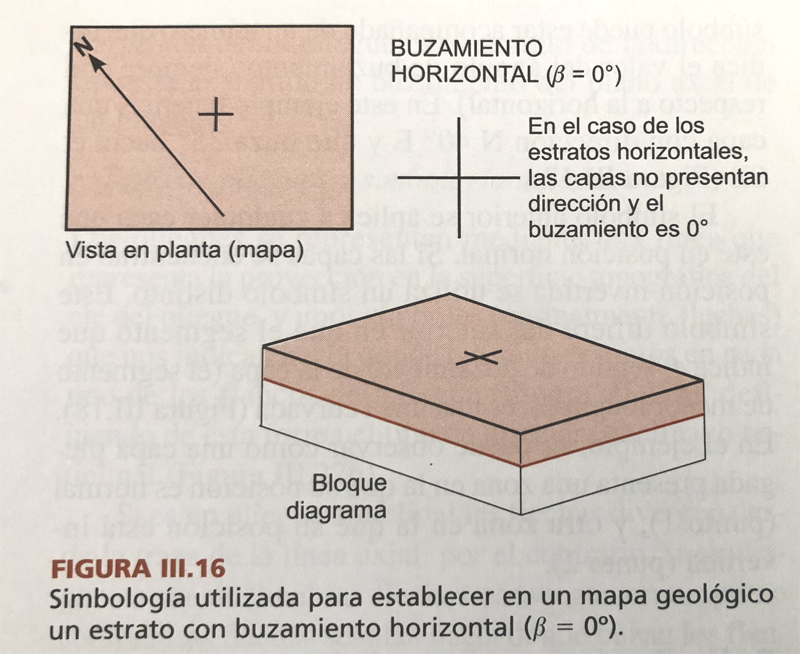

Capa horizontal (Buzamiento= 0º)
Nota: Los estratos horizontales no tienen dirección

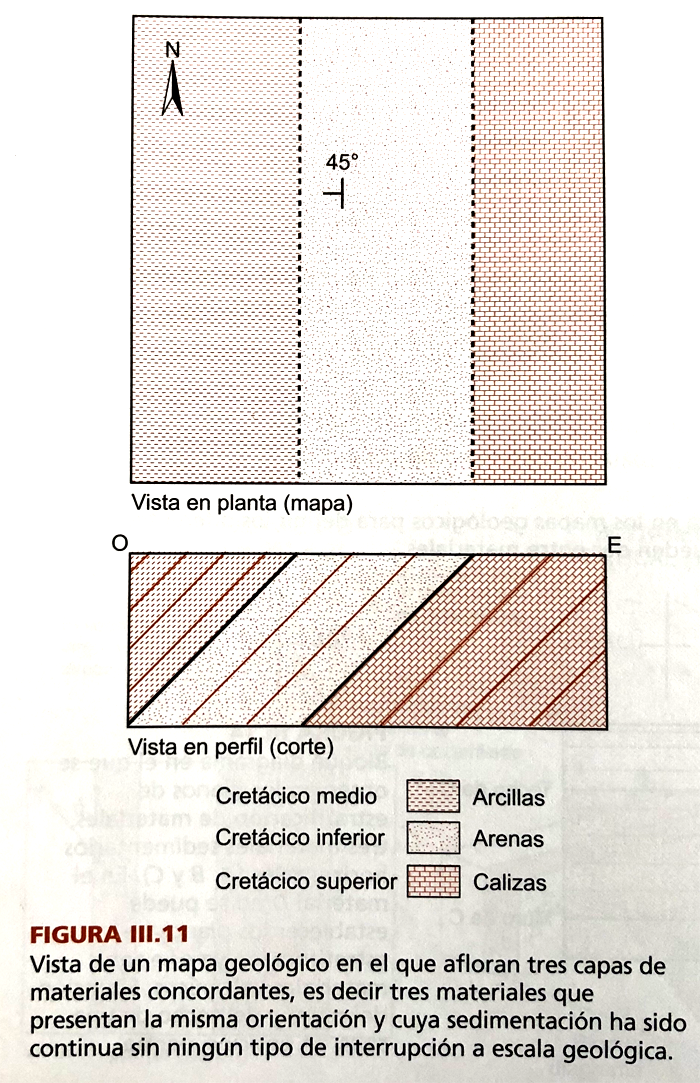

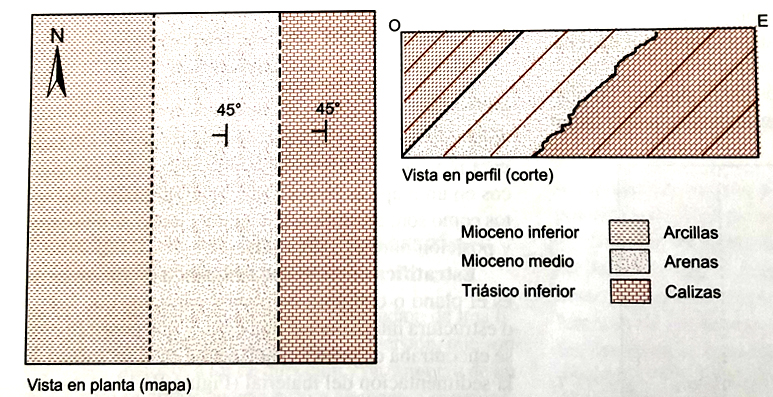

Capa inclinada (buzamiento › 0º)

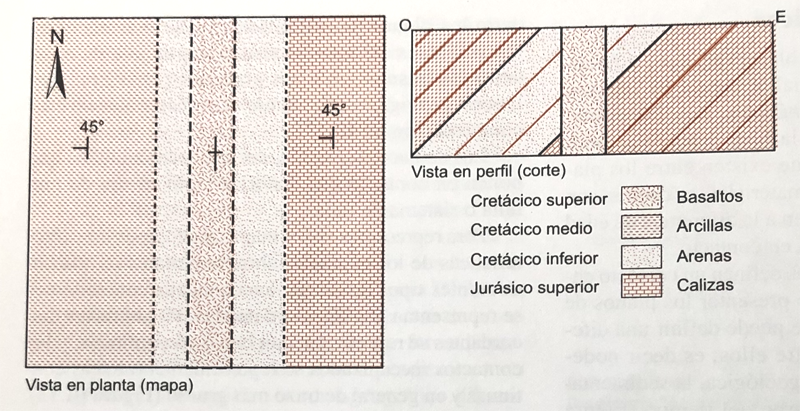

Capas inclinadas (buzamiento › 0) y capa vertical (buzamiento = 90º)
INTERSECCIÓN DE CAPAS GEOLÓGICAS PLANAS CON LA TOPOGRAFÍA
(si no tenemos datos sobre su dirección o buzamiento)

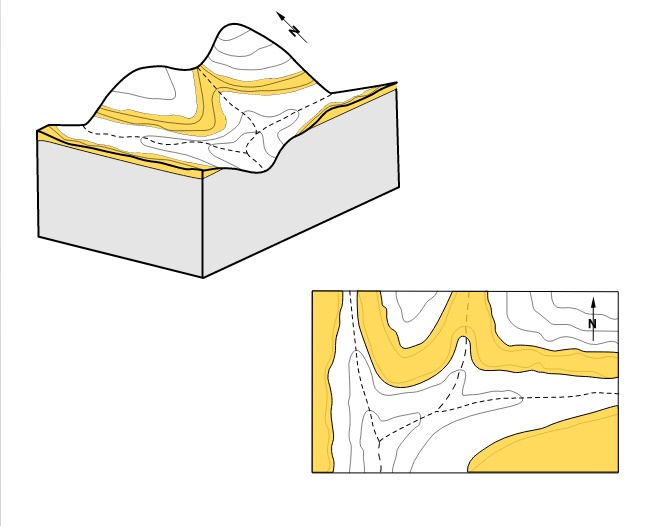

Capas horizontales (ß=0°)
Una capa o estrato horizontal será paralelo a los planos que determinan las curvas de nivel, y, por tanto, la intersección del estrato con la topografía, la traza, será paralela a las curvas de nivel.
ver mapas con capas horizontales

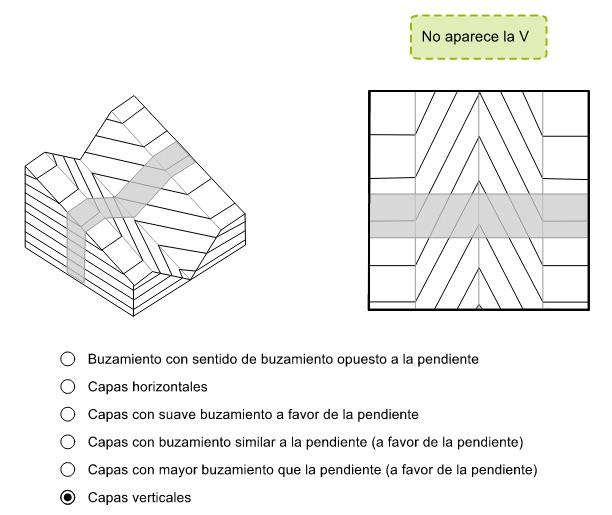

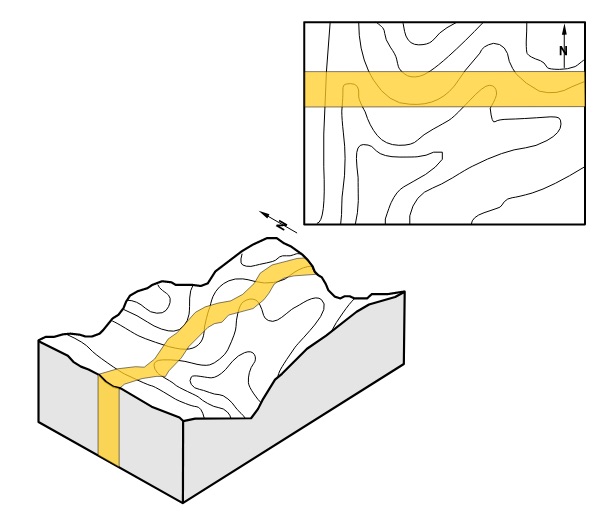

Capas verticales (ß=90°)
Independientemente de la superficie topográfica, la intersección de un estrato vertical con la topografía quedará siempre representada por dos líneas rectas (techo y muro de la capa) separadas por el espesor del mismo medido perpendicularmente a la capa.
¿Cómo levantar un corte geológico?
Capas inclinadas (0°<ß<90°)
Si los estratos, o cualquier otro plano, poseen un cierto buzamiento, cortarán a la topografía según líneas curvas irregulares que darán proyecciones de líneas curvas irregulares, que determinarán, según sea su trazado, el sentido de buzamiento de los estratos mediante lo que se conoce en cartografía como "Regla de la V*".
* Este criterio sólo es válido si el estrato tiene un ángulo de buzamiento mayor que el ángulo de la pendiente del valle o colina; en caso contrario puede ofrecer conclusiones erróneas.
En la realidad esta regla puede aplicarse casi siempre ya que, excepto series postorogénicas, normalmente las pendientes suelen ser más suaves que los buzamientos de los estratos plegados.

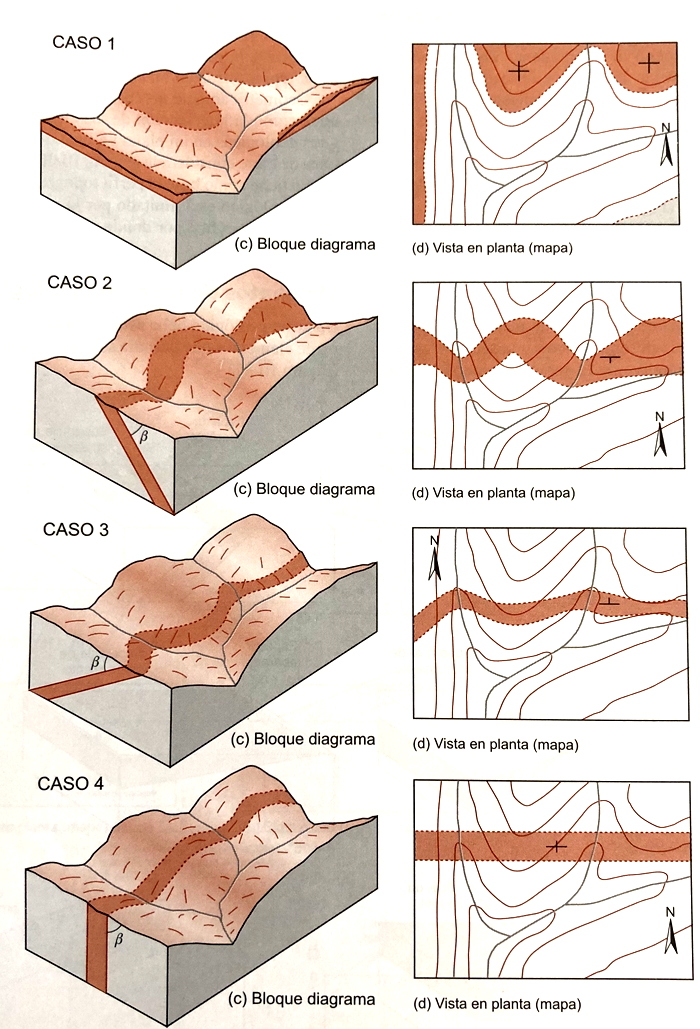

Regla de la V
Dos posibilidades:
a) Si el plano inclinado corta con una superficie topográfica de valleLa "Regla de la V" determina que si el plano inclinado corta con una superficie topográfica de valle, el contacto del plano con el relieve dibuja una "V" cuyo vértice apunta hacia donde buza el estrato.

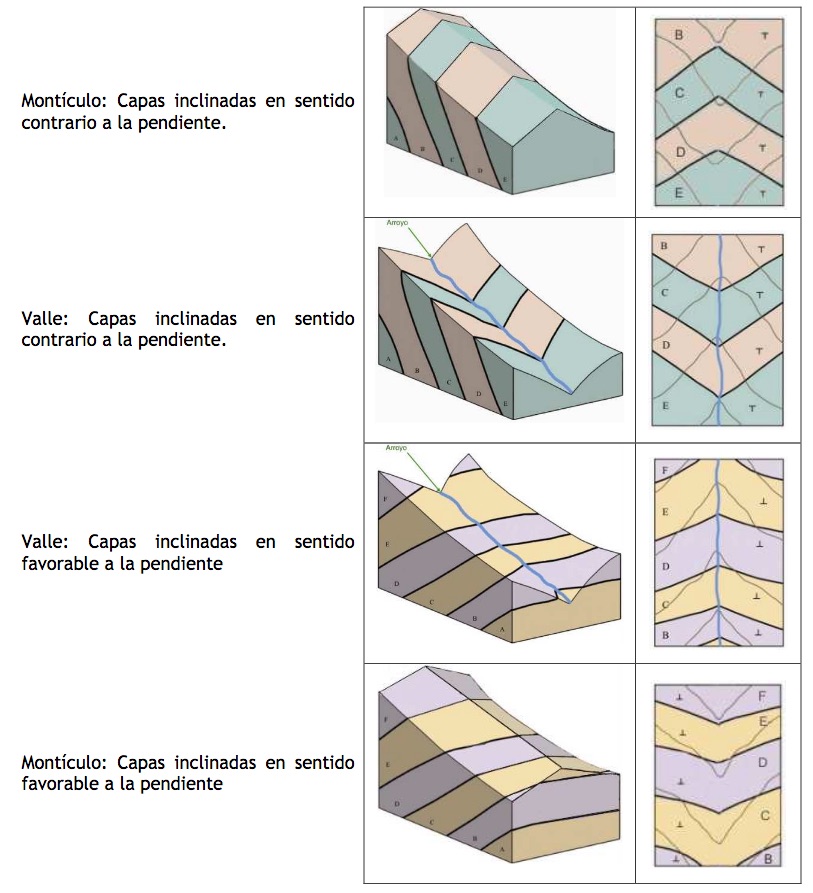

Veamos dos casos posibles:

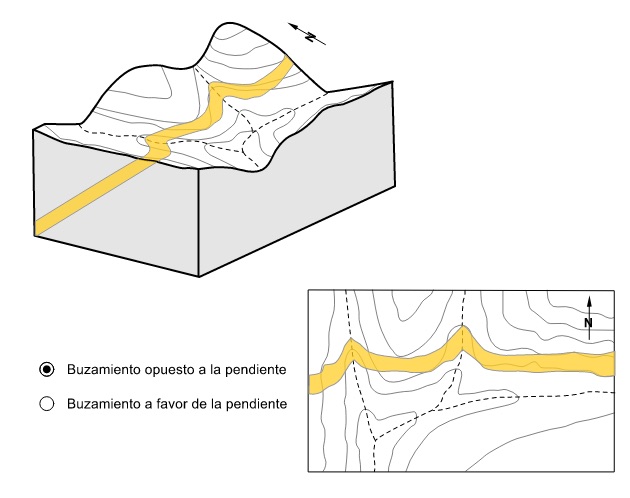

- Que el estrato posea un buzamiento contrario a la pendiente

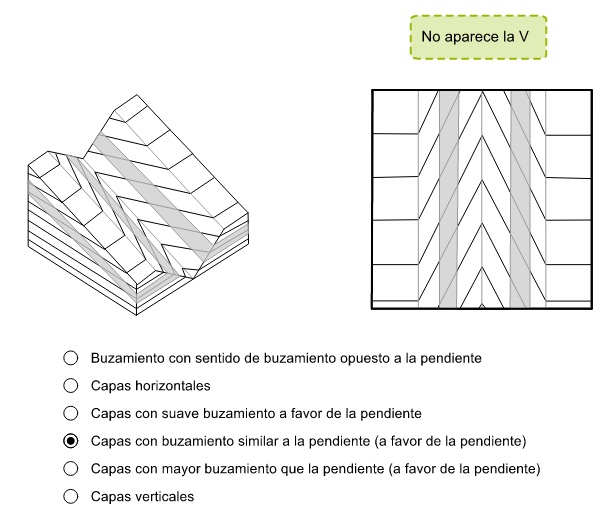

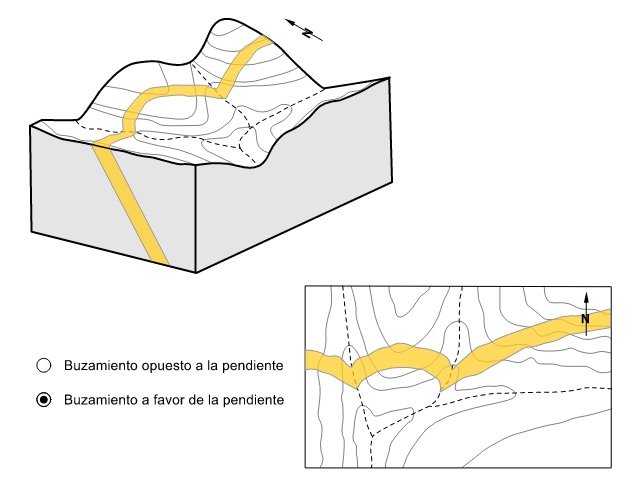

- Que el estrato posea un buzamiento a favor de la pendiente
¿Cómo levantar un corte geológico?
Además, conviene ver un par de casos particulares:
b) Si el plano inclinado corta con una superficie topográfica de loma o montículoSi el plano inclinado corta con una superficie topográfica de loma, el contacto del plano con el relieve dibuja un arco amplio con la parte cóncava situada hacia donde buza el plano.
ver interpretación mapa topográfico y geológico (UNED)
ver vídeo Construcción de un corte geológico a partir de un mapa geológico
ver vídeo La regla de la V
