Elaboración de un corte geológico

Material necesario:

- Papel milimetrado

- Regla

- Transportador de ángulos

- Pinturas

- Lápiz

Antes de disponernos a realizar un corte geológico es conveniente estudiar con detalle el mapa geológico del que partimos, fijándonos bien en los símbolos que en él aparecen: buzamientos, pliegues, fallas, contactos entre capas, etcétera.

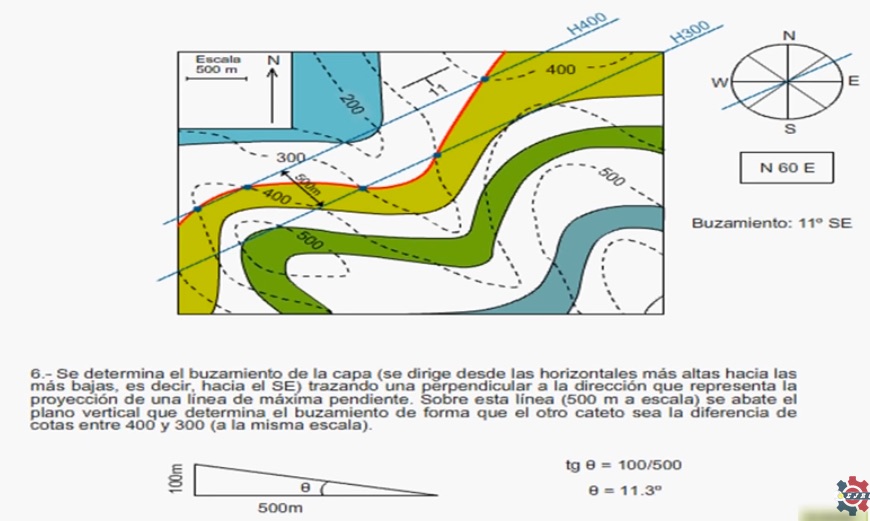

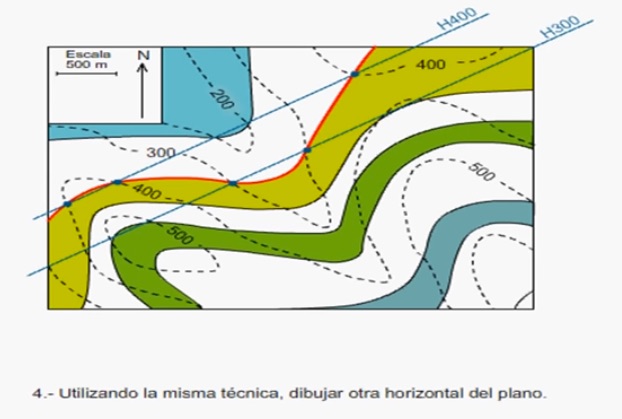

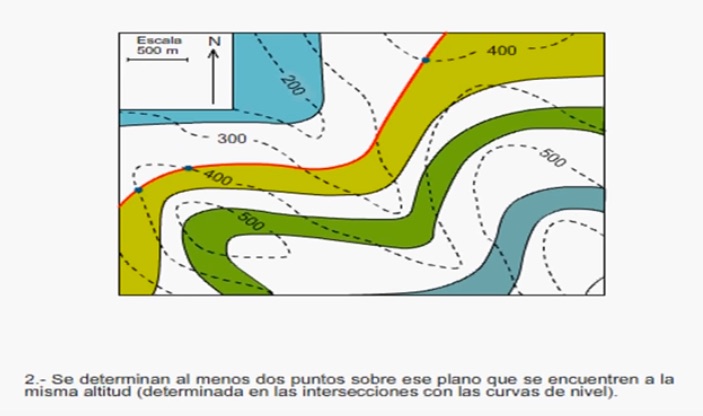

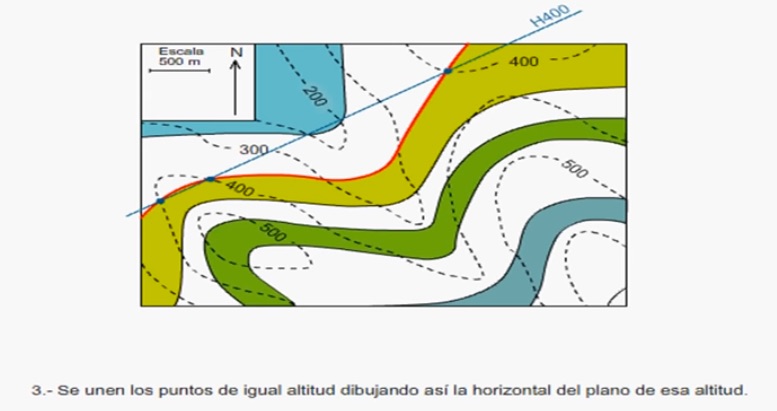

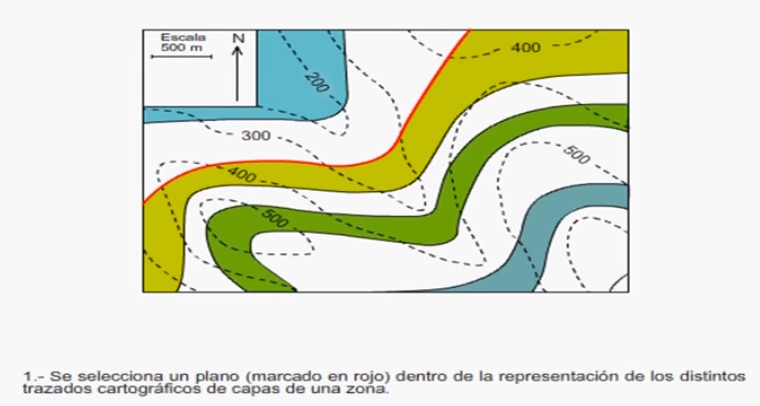

Cómo calcular la dirección y el buzamiento de una capa















Cómo levantar un corte geológico

El corte geológico comenzaremos a realizarlo a partir del perfil topográfico que previamente haremos en la dirección deseada, la cual señalaremos con una línea recta.

Sobre ese perfil señalaremos los puntos de afloramiento de los distintos contactos entre capas que vayan apareciendo a lo largo de la línea de corte.

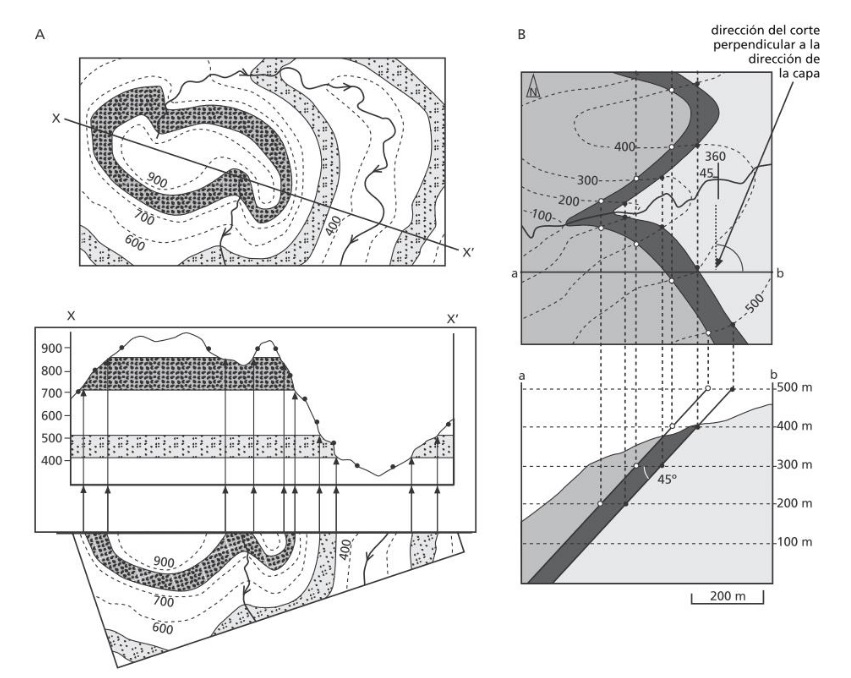

Después dibujaremos los contactos en nuestro corte, en función de los datos observados en elmapa: teniendo en cuenta si el estrato es horizontal (A) o buza 45° hacia el Oeste (B).

Para que el corte sea real es necesario realizarlo en una dirección lo más perpendicular posible a la dirección de la mayoría de los estratos que aparezcan el mapa y ser muy meticuloso con las medidas de los ángulos de buzamiento.
